Projektowanie elektroniki na zamówienie – od pomysłu do gotowego urządzenia

ForSignal to powstała w 2017 roku firma, będąca kontynuacją pasji i wieloletniego doświadczenia w pracach projektowych i wykonawczych w zakresie elektroniki, automatyki i inżynierii dźwięku.

Projektuję i buduję urządzenia elektroniczne dla firm. Zaczynam od schematu, płytki PCB i oprogramowania mikrokontrolera, potem wykonuję prototyp z testami, aż po serię produkcyjną.

Projektowanie elektroniki na zamówienie – stanowisko pomiarowe ForSignal, oscyloskop pokazuje transmisję UART

Od 2017 r.

projektuję elektronikę dla firm

Kilkanaście projektów

zrealizowanych od koncepcji do wdrożenia

5 branż

automatyka, technika morska, kolejnictwo, przemysł, audio

NDA na życzenie

poufność w każdym projekcie

Projektowanie urządzeń elektronicznych – zakres usług

Prowadzę projekt na każdym etapie, od wymagań aż po produkcję seryjną. Możesz zlecić mi całe urządzenie albo tylko jeden element, np. sam projekt PCB do Twojego schematu albo oprogramowanie do istniejącej płytki.

Model 3D zaprojektowanej płytki elektronicznej z modułem komunikacyjnym, gniazdem karty SIM i złączami czujników

Projektowanie elektroniki

Schematy ideowe, dobór podzespołów i symulacje w LTspice. Układ jest szczegółowo weryfikowany, zanim powstanie pierwsza płytka.

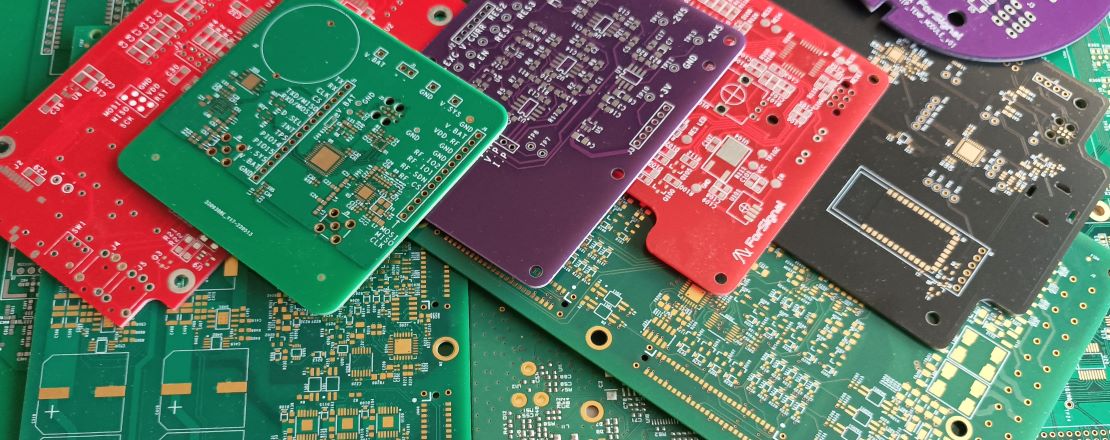

Płytki PCB zaprojektowane w ForSignal w różnych kolorach soldermaski

Projektowanie PCB

Projekt obwodu drukowanego w OrCAD X, model 3D płytki i komplet plików produkcyjnych dla wykonawcy PCB.

Płytka z mikrokontrolerem Atmel, modułem komunikacyjnym i złączem programowania ISP

Oprogramowanie wbudowane i IoT

Programowanie mikrokontrolerów Atmel (obecnie Microchip): obsługa czujników, sterowanie, komunikacja i diagnostyka. Tworzenie urządzeń IoT, które zbierają dane i przesyłają je do systemu klienta, serwera lub chmury. Komunikacja przewodowa i bezprzewodowa.

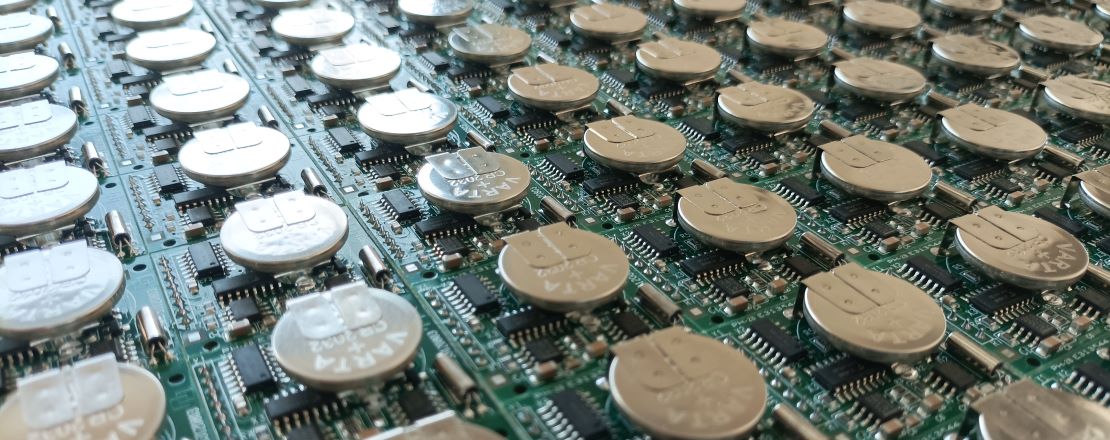

Seria zmontowanych płytek elektronicznych – produkcja małoseryjna

Prototypy i małe serie

Montaż, uruchomienie i pomiary prototypu. Prostsze urządzenie powstaje zwykle w 4–6 tygodni, złożone systemy w do 12 tygodni. Sprawdzony projekt przenoszę do produkcji małoseryjnej od 10 sztuk, która obejmuje zakup komponentów, montaż, testy końcowe, dokumentację i serwis.

Projekt obudowy urządzenia elektronicznego – widok 3D z płytką PCB

Obudowy

Projekt mechaniki i obudowy, panele i interfejsy użytkownika.

Pomiar wstępny emisji promieniowanej na tle limitu EN 55032 – przygotowanie urządzenia do badań EMC

Przygotowanie do badań EMC i CE

Projektuję z myślą o kompatybilności elektromagnetycznej i przygotowuję urządzenie do badań. Wspieram też w procesie oznakowania CE.

Jak przebiega współpraca

Każdy projekt prowadzę w sześciu etapach. Po każdym otrzymujesz konkretny wynik do akceptacji, więc wiesz, na co idzie budżet. Możesz zlecić cały proces albo dołączyć na dowolnym etapie.

01

Wymagania i wycena

Rozmawiamy o funkcjach, warunkach pracy, normach i budżecie. Na tej podstawie przygotowuję zakres prac, harmonogram i wycenę. NDA podpisuję przed rozmową o szczegółach.

02

Koncepcja i schemat

Dobieram architekturę i podzespoły, rysuję schemat ideowy i sprawdzam krytyczne obwody w symulacjach LTspice.

03

PCB, obudowa i firmware

Projektuję płytkę drukowaną i obudowę, a równolegle piszę oprogramowanie mikrokontrolera. Model 3D pozwala sprawdzić dopasowanie mechaniki, zanim cokolwiek zostanie wyprodukowane.

04

Prototyp i testy

Montuję i uruchamiam prototyp, a potem mierzę parametry. Prostsze urządzenie gotowe jest zwykle w 4–6 tygodni, rozbudowane systemy w do 12 tygodni.

05

Przygotowanie do EMC i CE

Poprawiam projekt pod kątem kompatybilności elektromagnetycznej i przygotowuję urządzenie do badań w akredytowanym laboratorium.

06

Seria i serwis

Produkuję serie od 10 sztuk z dokumentacją i testami końcowymi. Po wdrożeniu zapewniam serwis i rozwój urządzenia.

Masz już schemat albo prototyp? Zaczniemy od etapu, na którym jesteś.

Wybrane realizacje

W przygotowaniu. Wkrótce opiszę tu wybrane projekty – te objęte NDA bez nazw klientów i bez szczegółów, które mogłyby je zidentyfikować.

Warsztat i narzędzia

Pracuję we własnym laboratorium w Gdańsku. Projekt, montaż prototypu i pomiary odbywają się w jednym miejscu, dzięki temu poprawki wprowadzam w ciągu dni, a nie tygodni.

  • Projektowanie: środowisko OrCAD X, symulacje LTspice
  • Oprogramowanie: programowanie i debugowanie mikrokontrolerów Atmel – Microchip Studio, MPLAB X
  • Mechanika: modelowanie 3D
  • Pomiary: multimetr, oscyloskop, zasilacz laboratoryjny, generator, obciążenie elektroniczne, analizator stanów logicznych
  • Montaż: stanowisko lutownicze z mikroskopem, stacja hot air, podgrzewacz płytek (preheater)
Laboratorium pomiarowe: oscyloskop, generator i zasilacz laboratoryjny

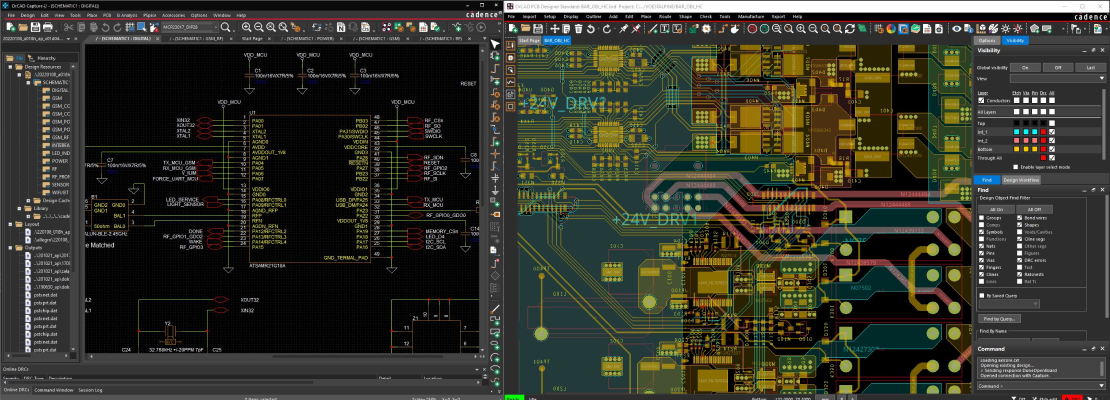

Projekt wielowarstwowej płytki PCB w programie CAD

Dla jakich branż projektuję elektronikę

Współpracuję z firmami, które potrzebują urządzenia szytego na miarę, a nie gotowego modułu z katalogu. Najwięcej projektów zrealizowałem dla tych branż:

  • Automatyka – sterowniki, moduły wejść i wyjść, interfejsy komunikacyjne
  • Technika morska – elektronika do pracy w wilgoci, przy wibracjach i w zmiennej temperaturze, także w strefach zagrożenia wybuchem (Ex)
  • Kolejnictwo – urządzenia, które muszą spełniać wymagania norm, w tym poziomy nienaruszalności bezpieczeństwa SIL 1–4
  • Przemysł i automatyzacja procesów – pomiary, sterowanie i monitoring linii produkcyjnych
  • Audio – układy analogowe i cyfrowe, w których liczy się niski poziom szumów, wzmacniacze, kolumny głośnikowe

Pracujesz w innej branży? Opisz problem. Jeśli nie będę właściwą osobą, powiem to od razu.

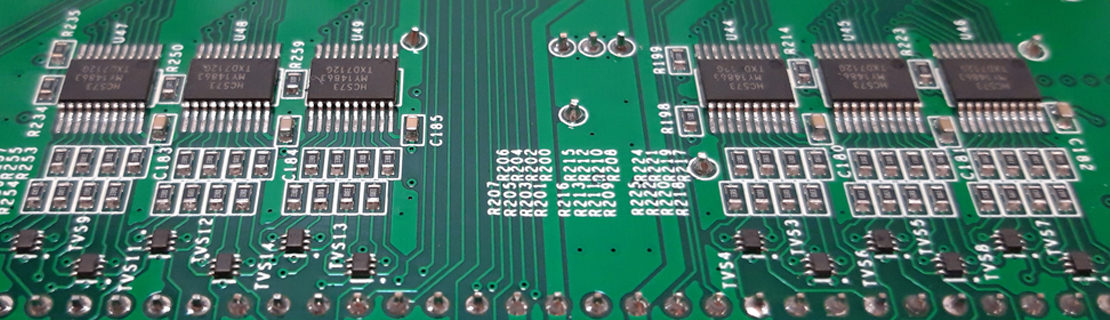

Płytki PCB zaprojektowane przez ForSignal dla klientów z różnych branż

Najczęstsze pytania o projektowanie elektroniki

Ile kosztuje zaprojektowanie urządzenia elektronicznego?

Koszt zależy od złożoności układu, liczby etapów, które zlecasz, i wymagań norm. Po rozmowie o wymaganiach przygotowuję bezpłatną wycenę z podziałem na etapy, więc wiesz, ile kosztuje schemat, PCB, prototyp i seria.

Ile trwa zrobienie prototypu?

Prototyp prostszego urządzenia powstaje zwykle w 4–6 tygodni. Bardziej zaawansowane urządzenia i systemy wymagają do 12 tygodni. Dokładny harmonogram podaję razem z wyceną.

Kto ma prawa do projektu?

Zależy to od umowy. Prawa mogą zostać u mnie, a Ty kupujesz gotowe urządzenia. Mogę też przekazać Ci pełne prawa razem z dokumentacją i plikami źródłowymi. Wariant ustalamy przed rozpoczęciem prac.

Czy podpisujesz umowę o zachowaniu poufności (NDA)?

Tak. Jeśli tego wymagasz, NDA podpisuję przed rozmową o szczegółach technicznych. Projektów objętych poufnością nie pokazuję w portfolio.

Od ilu sztuk zaczyna się mała seria?

Małą serię produkcyjną realizuję od 10 sztuk. Obejmuje zakup komponentów, montaż, testy końcowe i dokumentację.

Czy muszę mieć gotową specyfikację?

Nie. Wystarczy opis tego, co urządzenie ma robić i w jakich warunkach będzie pracować. Specyfikację techniczną przygotujemy razem w pierwszym etapie.

Czy piszesz też oprogramowanie do urządzenia?

Tak. Tworzę oprogramowanie wbudowane dla mikrokontrolerów Atmel, także do urządzeń IoT, które przesyłają dane do serwera lub chmury. Mogę też napisać lub poprawić firmware do płytki, którą już masz.

Masz pomysł na urządzenie? Odpowiem w 24 godziny

Opisz w kilku zdaniach, co urządzenie ma robić, ile sztuk potrzebujesz i jaki masz termin. W ciągu 24 godzin odpowiem z pytaniami albo propozycją krótkiej rozmowy.

Mogę podpisać NDA przed rozmową o szczegółach.
